送經機構對織機的影響和調整
2021-08-26
送經機構的任務是根據織造時經紗的消耗量,均勻的送出具有一定張力的經紗,同時為了保證織造過程中的連續進行,送經機構應保證從經軸上退繞下來的經線長度與制成織物的消耗長度相適應。噴水織機送經機構的基本作用是根據織物緯密的大小,在織造過程中及時送出定量的且具有一定張力的經絲,以維持織造生產連續進行和保持織造過程中經絲張力的穩定。

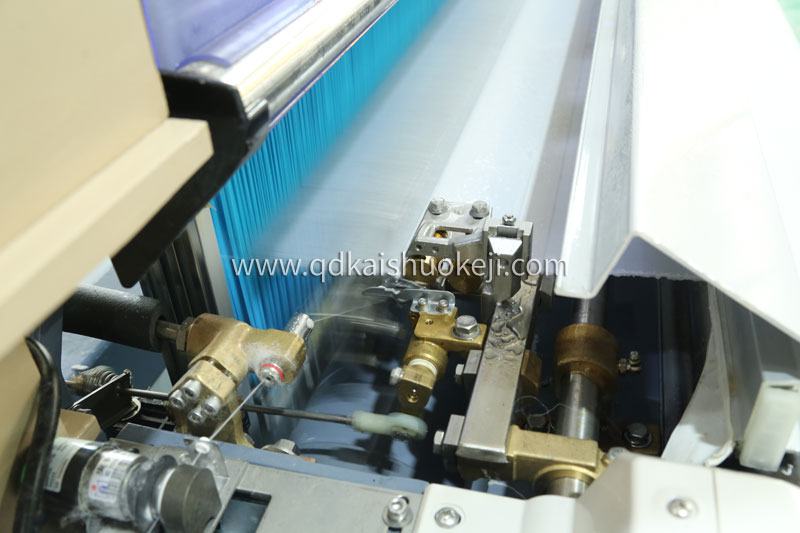

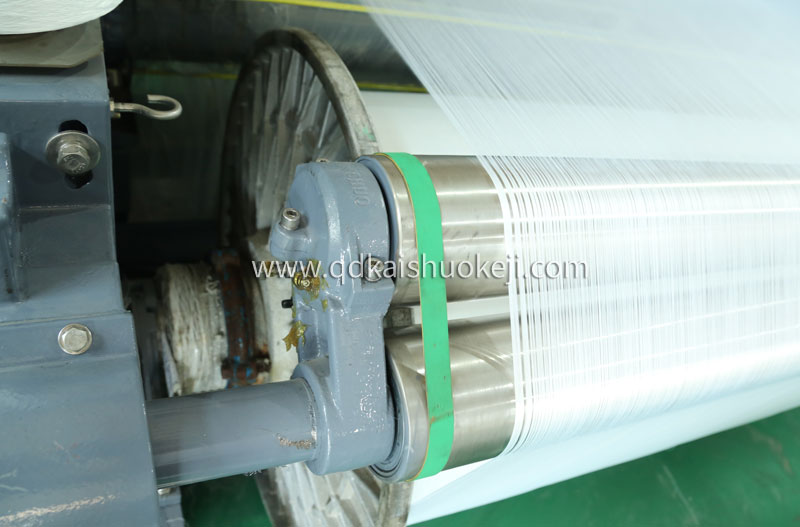

目前國內常用的噴水織機一般采用連續式張力自動調節送經裝置。主要由活動后梁張力檢測及調節部分和無級變速器為主體的經絲送出部分組成。送經機構有關的參數有:經軸卷繞容量;無級變速器的調速范圍;緯密的適應性,為使送經機構送經量穩定,可調整送經裝置的變換齒輪來實現;調節的靈敏度,送經機構的張力感知系統采用活動后梁裝置,靈敏度較高;上機張力由重錘加壓裝置產生,通過改變重錘重量和懸掛位置可以調節上機張力;經絲張力變化,如果調節恰當,每緯的經絲張力變化曲線基本相似,從滿軸到空軸,經絲張力的變化僅相差3%以下,送經部分的調整十分重要,如果調節不當,造成送經不勻,易形成云織、長短碼等;另外還要求送經機構在織造中(特別是開口和打緯時)能緩和張力波動,減少?gòu)埩Σ町?,否則會造成斷經、毛羽、纏繞、落漿和開口不清等問題,影響織機運轉效率和產品下機的一等品率,還會加大機件的磨損。他的基本原理是經軸從滿軸逐漸變小,或因某種原因經絲張力增大時都會增加對后梁羅拉的作用力,舒張臂將做順時針的擺動,通過舒張連桿,變速連桿,脈動無級變速器的外控連桿轉動,以增加變速器輸出軸的轉速,通過齒輪轉動,相應增加經軸的轉速,保持經絲張力的穩定。打緯,開口等產生的張力變化,是通過舒張臂的擺動,舒張彈簧來平衡掉一部分經紗張力的波動,用阻尼器使瞬間振動迅速衰減,從而進一步減小經紗張力的變化。
(2)送經機構的設定。
①經絲路徑中L形適用于輕薄織物、絲頭易纏繞的織物,上機張力為1768N( 180kgf)。S形適用于中厚型織物,變形紗織物,上機張力為1768 ~ 4419N( 180 ~ 450kgf)。
②變換齒輪的選擇。噴水織機送經無級變速器的調速比完全能滿足大容量條件下緯密的要求,但為了穩定送經機構的送經量,保證動作可靠,可根據不同的緯密范圍,改變送經變換齒輪。
③傳動臂的位置。為保證動作靈敏,要使懸重臂水平時無級變速器的傳動臂保持水平。
④無級變速器變速軸的位置。懸重臂處于下限位置時,無級變速器的變速軸處在變速器最大速比的位置(變速軸順時針旋轉到底的位置)。
⑤吸震器動作可靠。吸震器用于保護無級變速器,應經常檢查其工作狀態、油量及油質變化、相關零部件的銹蝕情況,必要時進行調整和處理。
(3)送經機構的調整
由于噴水織機的機型不同,其中經紗張力機構的設計有所不同,但是原理都是相同的,有的用舒張連桿上的彈簧拉鉤的位置來確定其上機張力,但是彈簧的材質,加工,熱處理及使用后的疲勞等很多因素都會影響送經張力。采用由加壓重錘設定經紗張力的方法驗證重錘重量,加壓位置與上機張力的關系。噴水織機很多不同重量的加壓重錘,他們可以組合很多連續的重量等級。同時重錘臂上的吊掛位置也有很多個,這個得到很多不同的重錘吊掛位置的不同組合方式。
送經機構按要求設定完畢后,需進一步調整,在調整送經機構時,要考慮下列因素:開口量的大小,經軸直徑的規格,經絲的路徑,經絲的粗細和緯密的大小,才能使之達到好的狀態,關鍵是對送經彈簧的調整和織機運行狀態的觀察。送經彈簧的作用是跟蹤和修正經紗在開口和打緯時的張力波動,如調節不良,就會因機械原因在布面上產生停車檔、開車檔、對織口檔及機械檔等。調整的原則是,后梁(張力臂)與織機同頻率周期性擺動的幅度為5~10mm,張力輥與經紗同步轉動(即線速度相同),必要時加裝同步帶。經反復對比,將開、停車檔減到最低限度,并保證張力桿端部不與張力桿端部墊片相撞擊,懸重臂和重錘無異常振動或異常聲音。
