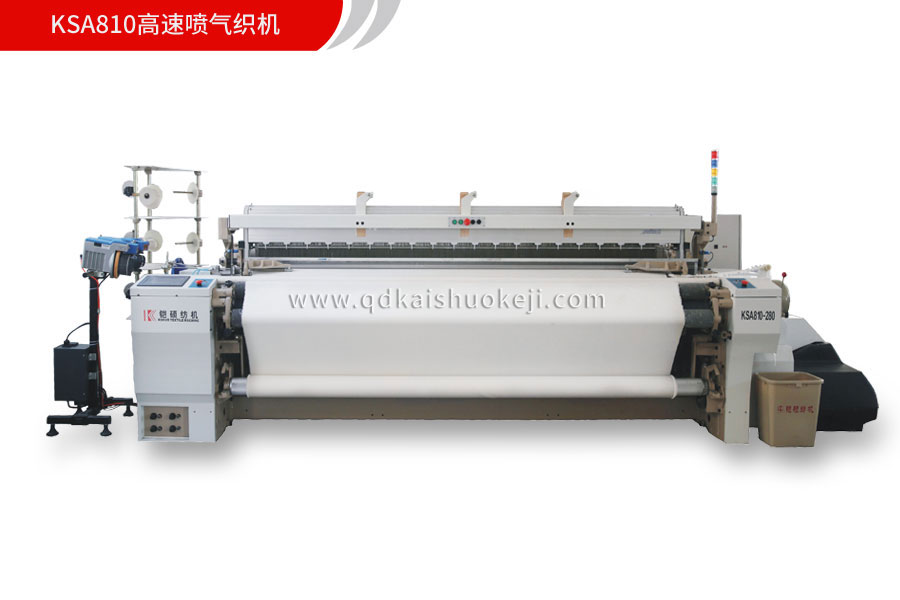

該機型織機機架和橫梁的剛性得以加強，整機具備良好的穩定性，打緯機構進一步優化，結構更加趨向合理，可采用四連桿或六連桿打緯。采用六連桿打緯時，可延長經紗開口時間，便于引緯，更適合寬幅織機織物的織造，拓寬了織機的織造范圍。該機型的開口機構可選：曲柄開口、凸輪開口、電子多臂、大提花，具有電子送經、電子卷取、變緯密織造功能；斷經自停，雙探緯電子測長，電子儲緯、絞邊斷紗檢測、捕緯邊紗檢測均由電子控制，使操作更具人性化。
合理的后梁結構：后梁結構進一步優化，感應經紗張力變化更加靈敏。后張力輥托座安裝在機架外側，便于安裝與維修。
該系列織機因具有高剛性機架結構等優點，適合織造高密、高細織物，又有送經、卷取和各檢測單元，均采用電子控制，可有效減少停車擋、機械擋、斷經、短緯等織造缺陷產生的幾率，提高織造質量。
技術參數：
標稱幅寬：150、170、190、230、280、340（cm）；
最大入緯數：最大入緯率可達1235m/min（不同的織物入緯率不同）；
緯紗范圍：短纖維：7至60tex（80至10Ne）（10以下另有選購裝置）
長纖維：5至44tex（40至400den）；
主傳動：采用交流啟動力矩電機直接啟動，可慢速正、倒轉；
開口：曲柄開口、凸輪開口、電子多臂、大提花；
打緯：雙側四連桿、六連桿打緯；
送經：電子送經；
卷?。弘娮泳砣。?/p>
經停：6列電子式停經裝置；
緯停：雙探緯器檢測；
供緯：單色、雙色自由選緯、四色混合選緯；
布邊：紗羅絞邊（毛邊、光邊）；
電氣控制：采用可編程計算機控制器為核心，可設定各種織造工藝參數；
潤滑：大箱齒、送經箱、卷取箱內齒輪采用油浴式潤滑，其它采用強制式集中供油方式。

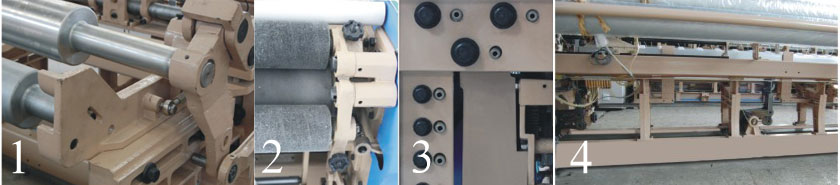

1、新式后梁結構
雙后梁移動結構（專利號：201220635526.3），擺動連桿外置，整體結構下移調節方便，便于擋車操作。
2、雙壓布輥升降機構
引布時，雙壓布輥升降機構能方便的將上、下壓布輥同時抬起，與卷布輥產生縫隙將布引出，省時省力，安全可靠。
3、新型調壓控制單元
把各個調壓閥集中于一個位置（專利號：201220633829.1），調節方便，減少空氣流失損耗，節省氣源，降低能耗。
4、高強度機架結構
兩側箱式墻板、方管和無膠管橫梁，中間加支撐，前上梁下、下焊接布撐護板及實心打緯軸穩定護板，組成高強度機架。
